Süper Düzenleme

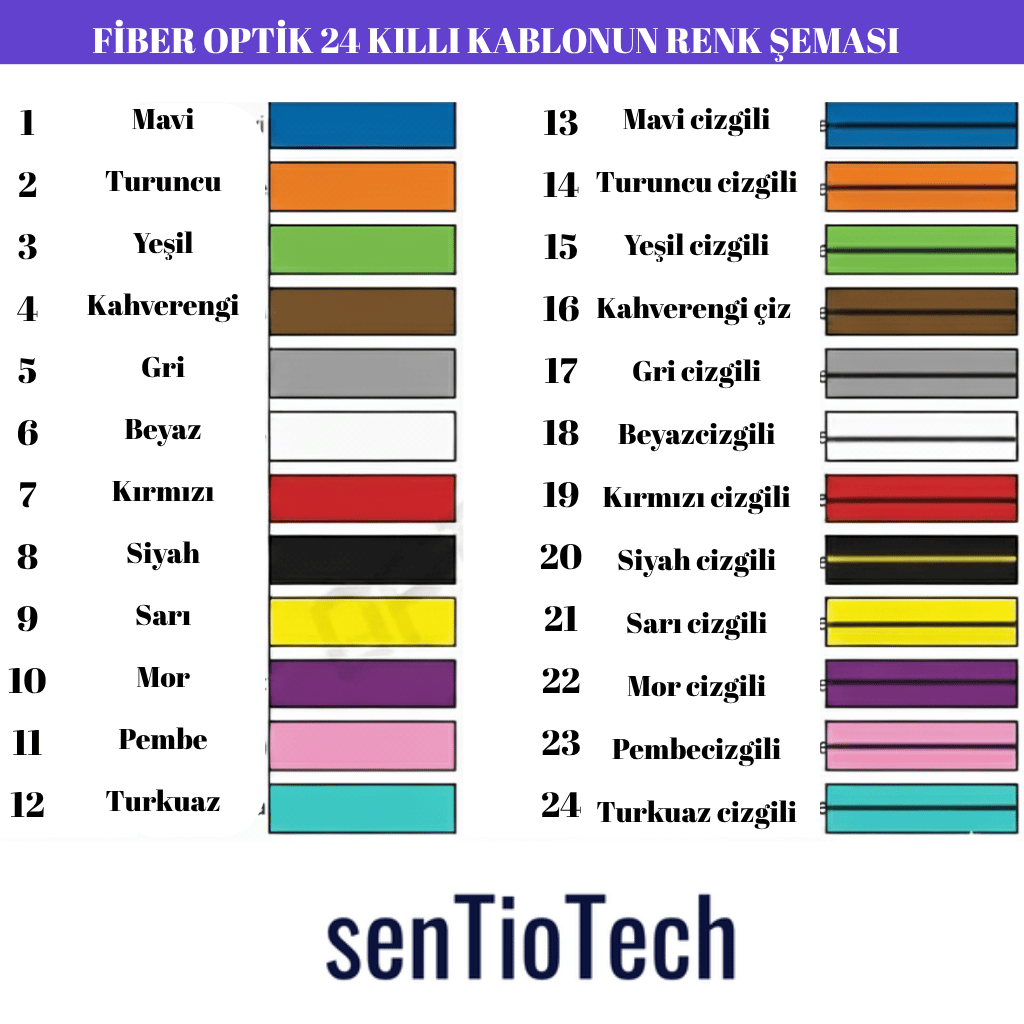

24 kıl farklı renkler ve iş emirleri

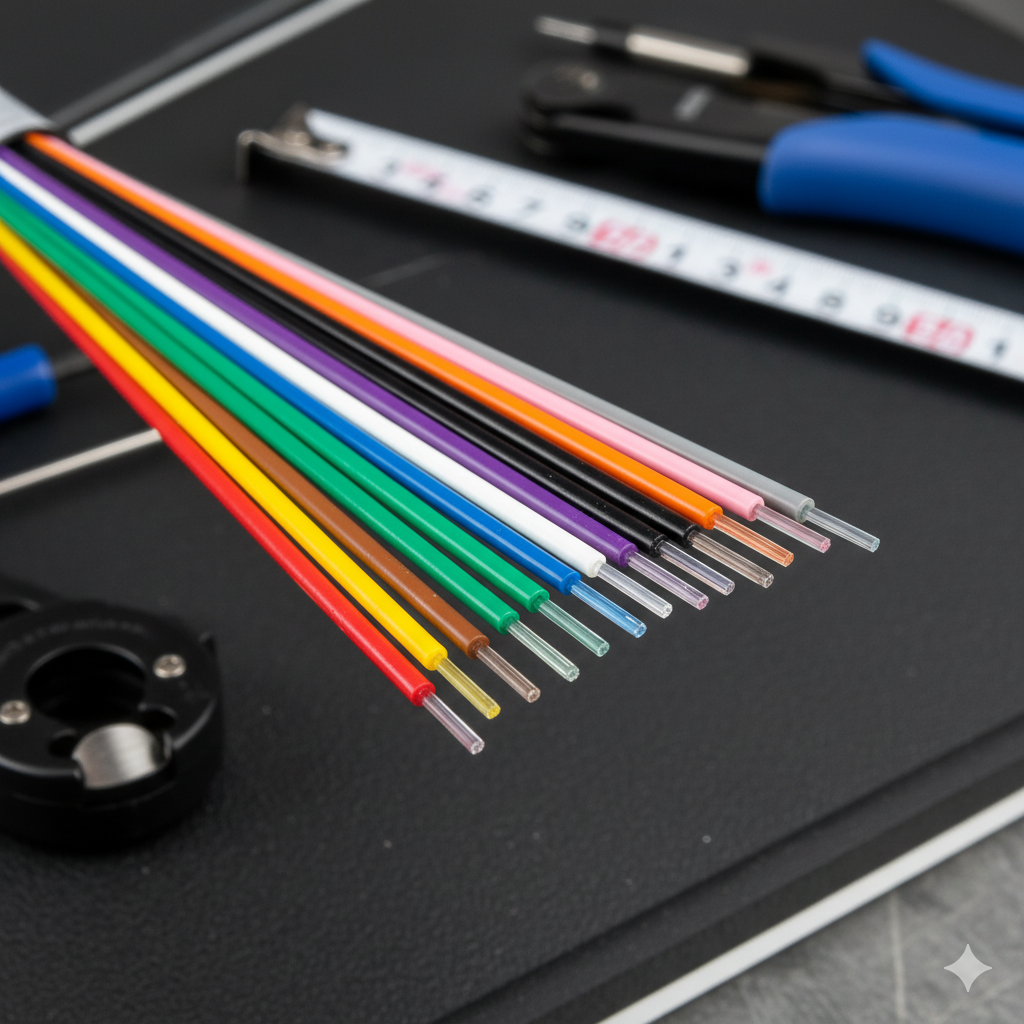

Renk kodlaması, temel olarak organizasyon, tanımlama ve hata önleme amaçlarına hizmet eder:

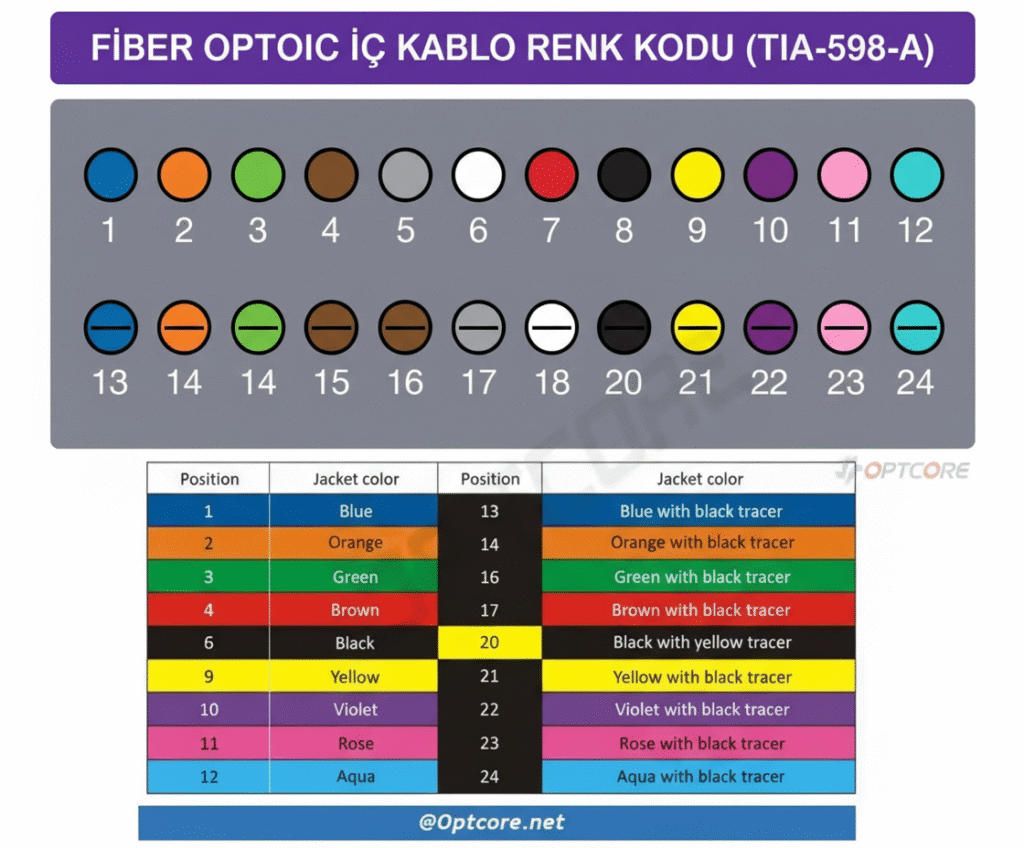

1. Fiber Tanımlama: Çok sayıda fiberin bulunduğu bir kablo veya tüp içerisinde, her bir fiberin benzersiz bir şekilde tanımlanmasını sağlar. Örneğin, 1. sıradaki fiberin her zaman Mavi, 13. sıradakinin ise Mavi ve Siyah İzli (Blue with black tracer) olduğunu bilmek, teknisyenlerin karışıklık yaşamadan doğru fiberi bulmasını ve sonlandırmasını sağlar.
2. Kurulum ve Bakım Kolaylığı: Kablo uçlarının eklenmesi, sonlandırılması (konnektör takılması) veya arıza tespiti sırasında, teknisyenler hangi fiberin hangi hatta ait olduğunu renk koduna bakarak hızla anlayabilir. Bu, operasyonel verimliliği ve hızı artırır.
3. Hata Azaltma: Farklı fiberlerin yanlışlıkla birbirine bağlanması (çapraz bağlantı) gibi hataların olasılığını en aza indirir. Doğru renk eşleştirmesi, sinyal kaybını azaltır ve veri iletim verimliliğini artırır.
Ek (Splicing) İş Emirlerinde İfade Şekli İki kablonun (veya bir kablo ile bir dağıtım kutusunun) birbirine bağlanması gerektiğinde kullanılır. Bu, genellikle bir Ek Şeması (Splicing Diagram) olarak iş emrinin ekinde yer alır veya iş emrinin ana gövdesine tablo olarak eklenir.
Kaynak Kablo / Tüp No Kaynak Fiber Rengi Hedef Kablo / Tüp No Hedef Fiber Rengi
Yapılacak İşlem KABLO A / T2 (Turuncu) Mavi (Fiber #13) KABLO B / T1 (Mavi) Yeşil (Fiber #3) Ek (Fusion Splice) KABLO A / T2 (Turuncu) Portakal (Fiber #14) KABLO B / T1 (Mavi) Kahverengi (Fiber #4) Ek (Fusion Splice) KABLO C / T3 (Yeşil) Siyah (Fiber #20) ODF Priz Patchcord Mavi Sonlandırma
• Teknisyene Talimat: KABLO A'daki Turuncu tüp içerisindeki MAVİ renkli kılıfı, KABLO B'deki Mavi tüp içerisindeki YEŞİL renkli kılıfa ekleyiniz.
2. Arıza Giderme İş Emirlerinde İfade Şekli Teknisyenin müdahale etmesi gereken spesifik fiberin tanımlanması için kullanılır. • Format 1 (Fiber Tanımlama): Arızalı Fiber: Kablo Güzergahı: 'MERKEZ-1' Hattı / Ek Noktası: KM 15.5 Ek Kutusu / Tüp No: 4 (Kahverengi) / Fiber Rengi: Beyaz (F#6) • Format 2 (Hedef Tanımlama): Kontrol Noktası: [X] Dağıtım Paneli / Port: 42 / Bağlı Fiber Rengi: Aqua (OM3 Multimode) • Teknisyene Talimat: KM 15.5'teki ek kutusunda, Kahverengi tüp (T4) içindeki Beyaz fiberi (F6) kontrol edip gerekli onarımı yapınız.
3. Sonlandırma/Aktivasyon İş Emirlerinde İfade Şekli
Bir binadaki veya tesisteki patch panel/ODF'e hangi fiberin getirileceğini belirtir.
• Format:
Aktivasyon Noktası: Bina Kat 3, Telekom Odası, ODF-A Paneli Giriş Fiberi: Gelen Ana Kablo / Tüp 1 / Fiber Rengi: Mavi Çıkış Portu: Patch Panel Port 1 • Teknisyene Talimat: Gelen Ana Kablonun Mavi tüpündeki Mavi kılıfı, ODF-A'daki 1 numaralı pigtail'e sonlandırınız.
Hatalı Renk ile İşlem Yapılırsa Ne Olur? Hatalı renk (yanlış fiber) ile işlem yapmak, sistemde ciddi sorunlara yol açabilir:
1. Yanlış Bağlantı (Cross-Connect): En yaygın sonuç, yanlış fiberin yanlış cihaza veya porta bağlanmasıdır. Bu durum, veri trafiğinin yönünü değiştirerek ağ performans sorunlarına, hizmet kesintilerine veya tamamen iletişimin durmasına neden olabilir.
2. Hizmet Kesintisi: Yanlış fiberin eklenmesi veya sonlandırılması, o fiber üzerinden taşınan tüm hizmetlerin (telefon, internet, video vb.) kesilmesine yol açar.
3. Sorun Giderme Zorluğu: Renk kodlaması, bir arıza durumunda teknisyenlerin sorunun kaynağını hızla bulmasını sağlar. Hatalı kodlama yapıldığında, arızanın tespiti ve giderilmesi süresi uzar, maliyet artar.
4. Güvenilirlik Kaybı: Hatalı yapılandırılmış bir ağ, gelecekteki genişletmelerde veya bakım çalışmalarında sürekli olarak yanlış işlemlere davetiye çıkarır ve ağın genel güvenilirliğini düşürür.
