FİBER OPTİK EK KUTUSU İŞLEM VE MONTAJ TALİMATI
Aşama 1: Ek Kutusu ve Kablo Hazırlığı
Bu aşamada ekleme ve sarma işlemine geçmeden önce tüm hazırlıkların tamamlanması hedeflenir.
|
Adım |
İşlem |
Önemli Notlar / Dikkat Edilmesi Gerekenler |
|
1.1 |
Çalışma Ortamının Hazırlanması |
Çalışma alanı temiz, kuru ve tozdan arındırılmış olmalıdır (Ek çadırı veya temiz bir tezgah kullanın). |
|
1.2 |
Kablo Giriş Hazırlığı |
Ek kutusuna (ODF/Closure) girecek kabloların dış kılıfları, teknik şartnameye uygun uzunlukta soyulur. Kablonun ana mukavemet elemanı (genellikle aramid veya merkezi çelik tel) açığa çıkarılır. |
|
1.3 |
Kablo Sabitleme |
Soyulmuş kabloların dış kılıfları ve mukavemet elemanları, kutu içerisindeki özel kelepçeler ve somunlar kullanılarak sıkıca sabitlenir. Bu, kabloya dışarıdan gelen çekme kuvvetlerinin fiberlere ulaşmasını engeller. |
|
1.4 |
Tampon Tüplerin Açılması |
Fiberleri barındıran gevşek tampon tüpler, kasetin girişine kadar soyulur ve içerisindeki fiberler açığa çıkarılır. (Gerekirse tüpün jeli temizlenir.) |
|
1.5 |
Ek Koruyucuların Takılması |
Füzyon (kaynak) işlemi yapılmadan önce her bir fiberin üzerine, kaynağın korunması için kullanılacak olan ısı büzüşmeli ek koruyucu makaron bir uçtan takılır ve geri çekilir. |
Aşama 2: Fiber Füzyonu (Ekleme) ve Koruma
Bu aşama, fiberlerin birleştirilmesini ve ek yerlerinin korunmasını içerir.
|
Adım |
İşlem |
Önemli Notlar / Dikkat Edilmesi Gerekenler |
|
2.1 |
Fiber Soyma ve Temizleme |
Ekleme yapılacak fiber uçları, uygun soyucu (stripper) ile hassas bir şekilde cam yüzeyine kadar soyulur. İzopropil Alkol (IPA) ve tüy bırakmayan mendil (wipe) ile temizlenir. |
|
2.2 |
Hassas Kesim (Cleaving) |
Fiber ucu, özel bir fiber kesici (cleaver) kullanılarak tam dik açıyla, pürüzsüz bir şekilde kesilir. Kesim kalitesi, ek kaybını doğrudan etkiler. |
|
2.3 |
Füzyon (Kaynak) İşlemi |
Her iki fiber ucu füzyon cihazına yerleştirilir. Cihazın hizalaması ve ark (kaynak) işlemi başlatılır. Cihazın gösterdiği ek kaybı ($dB$) izin verilen limitlerin altında olmalıdır. |
|
2.4 |
Ek Koruma |
Füzyon işlemi tamamlandıktan sonra, makaron (Adım 1.5’te takılan) ek noktasının tam ortasına kaydırılır. Makaron, füzyon cihazının ısıtıcısında büzülerek ek noktasını dış etkenlere karşı koruyacak şekilde sertleştirilir. |
Aşama 3: Yedek Fiber Sarma (Rezerv Yönetimi)
Bu aşama, tamamlanan eklerin kaset içinde güvenli bir şekilde depolanmasını sağlar.
|
Adım |
İşlem |
Önemli Notlar / Dikkat Edilmesi Gerekenler |
|

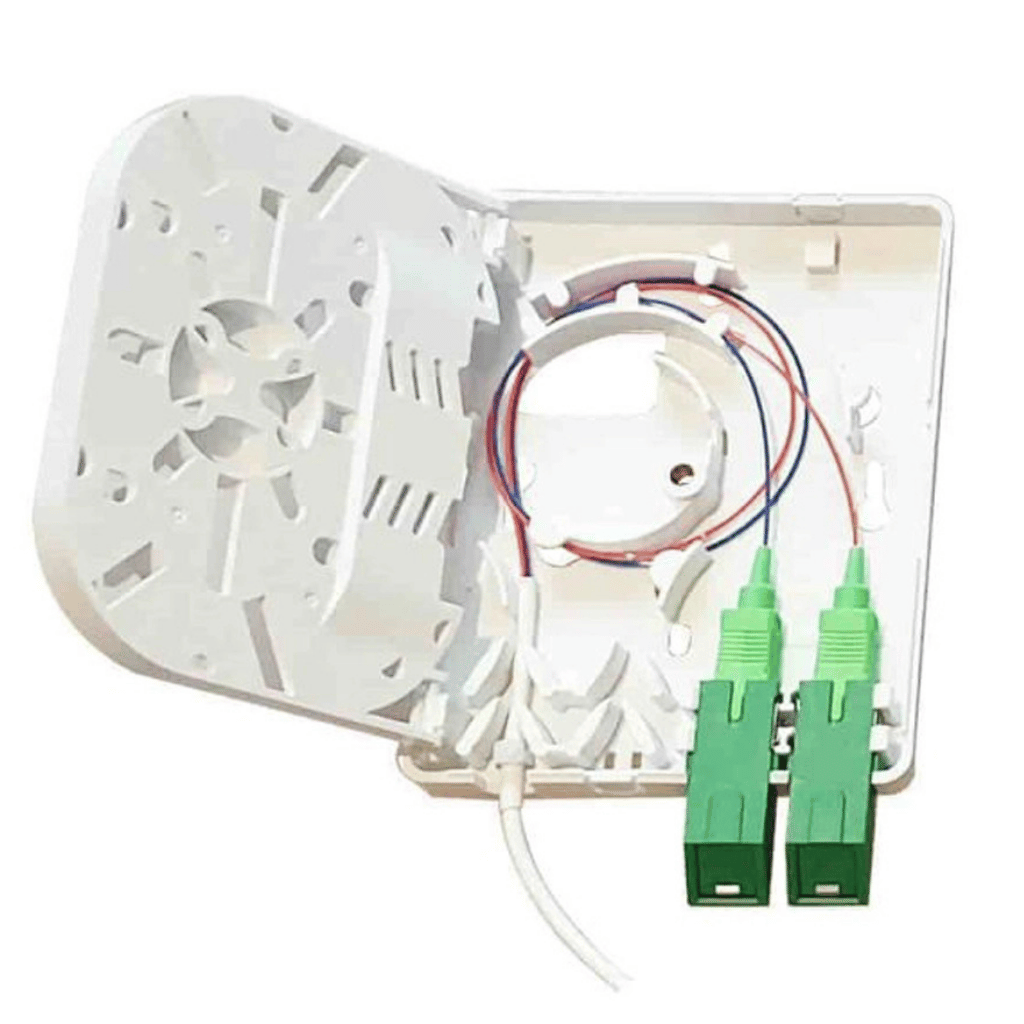

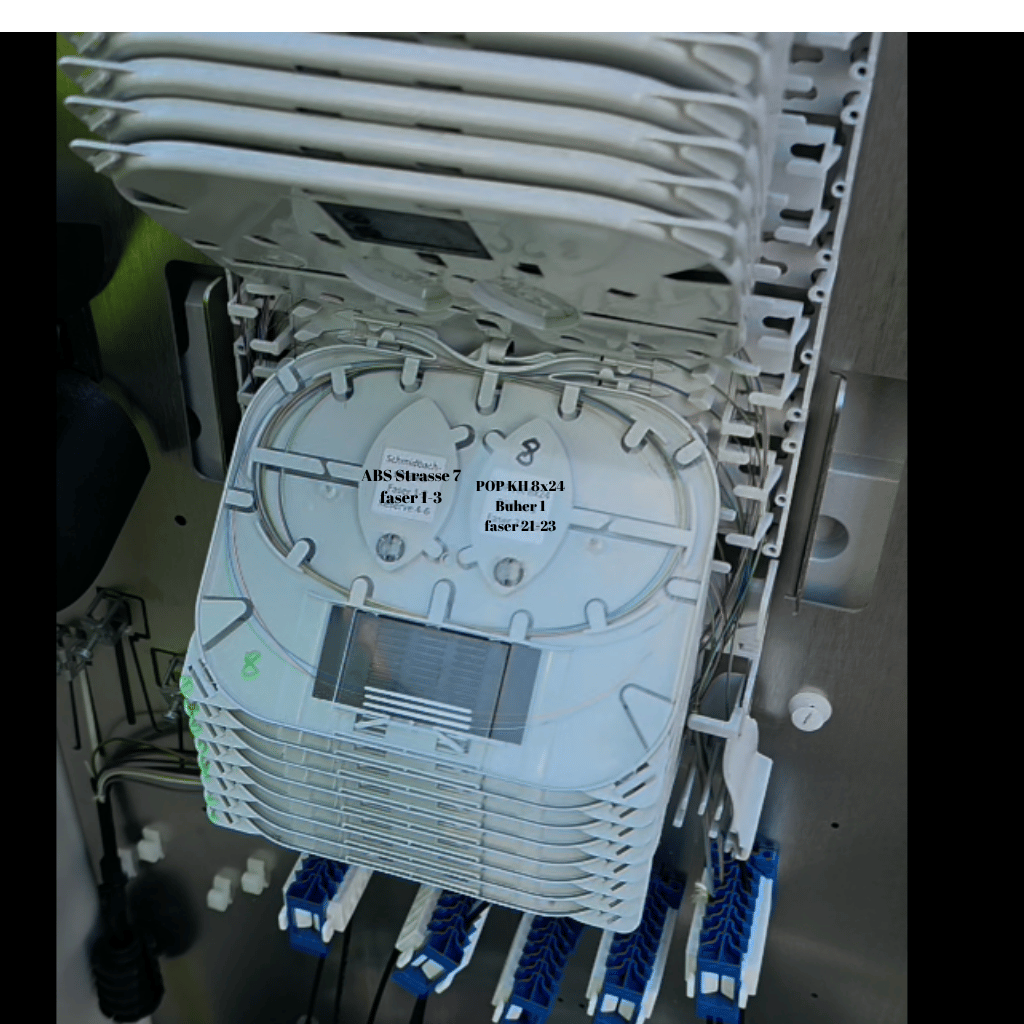

3.1 |
Eklerin Sabitlenmesi |
Isıtılıp korunan ek makaronları, kaset üzerindeki özel ek tutucu yuvalara dikkatlice ve boşluk bırakmayacak şekilde yerleştirilir. |
|
3.2 |
Yedek Fiber Sarma Başlangıcı |
Fiber, ek tutucu yuvadan başlayarak kasetin dairesel kanalları boyunca sarılmaya başlanır. Fazla fiber uzunluğu, gelecekteki onarımlar için yedek uzunluk (rezerv) olarak kaset içine sarılacaktır. |
|
3.3 |
Bükülme Yarıçapı Kontrolü (Kritik) |
Sarma işlemi sırasında fiber, kasetin iç yapısının sağladığı minimum bükülme yarıçapından daha dar olmayacak şekilde dairesel olarak sarılmalıdır. Asla keskin köşelerden geçirilmemeli ve gerilmemelidir. |
|
3.4 |
Sarma Düzeni |
Fiberler üst üste binmeden, gerginlik yaratmadan ve birbirini çaprazlamadan, kasetin üzerindeki kanalları takip ederek düzenli bir şekilde yerleştirilir. (Genellikle saat yönünde bir düzen takip edilir.) |
|
3.5 |
Kaset Kapatma |
Tüm fiberler sarılıp sabitlendikten sonra, kaset kapağı (varsa) fiberlere baskı yapmayacak şekilde yavaşça kapatılır. |
Aşama 4: Kutunun Duvar Montajı ve Son İşlemler
|
Adım |
İşlem |
Önemli Notlar / Dikkat Edilmesi Gerekenler |
|
4.1 |
Montaj Yerinin Belirlenmesi |
Ek kutusu veya ODF’nin montaj yeri, erişilebilir, darbeye karşı korunmuş ve nemden uzak bir nokta olmalıdır. |
|
4.2 |
Delik Noktalarının İşaretlenmesi |
Kutu veya kutuya ait montaj aparatı, duvara dayanılarak matkapla delinecek yerler kalemle işaretlenir. |
|
4.3 |
Delme ve Dübel Takma |
İşaretlenen noktalara uygun boyutta matkap ucu ile delikler açılır ve bu deliklere kutu için uygun dübeller yerleştirilir. |
|
4.4 |
Kutunun Vidalama ile Sabitlenmesi |
Ek kutusu veya montaj plakası, vidalar kullanılarak duvara sıkıca sabitlenir. Kutunun sallanmadığından emin olunur. |
|
4.5 |
Son Testler ve Kapatma |
Duvara monte edilen kutu içinde, optik güç ölçer veya OTDR kullanılarak hat performansı (kayıp değerleri) kontrol edilir. Test sonuçları uygunsa, ek kutusunun son kapağı kapatılır ve kilitlenir. (Su geçirmezlik sağlayan contaların doğru oturduğundan emin olun.) |
|
4.6 |
Belgeleme |
Yapılan ek sayısı, test sonuçları, kullanılan fiber renk şeması ve montaj yeri bilgisi eksiksiz olarak teknik rapora kaydedilir. |
